Optiflex2 L

Optiflex2 L
Ручная окрасочная  установка

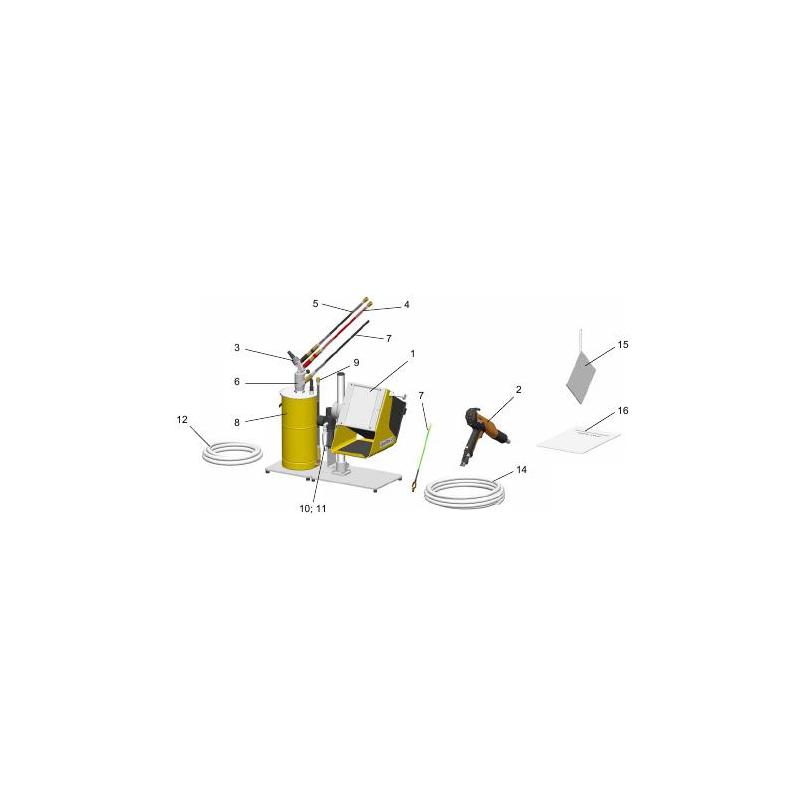

OptiFlex 2 L

Руководство по эксплуатации и Список запасных частей СКАЧАТЬ

ИзображениеНазваниеАртикулДобавить в корзину
1. Блок системы управления пистолетами CG09 в сборе (см. соответствующее  Руководство по эксплуатации)
1. Блок системы управления пистолетами CG09 в сборе (см. соответствующее Руководство по эксплуатации)1007018
2. Ручной пистолет GM03 в сборе (см. соответствующее Руководство по эксплуатации)
2. Ручной пистолет GM03 в сборе (см. соответствующее Руководство по эксплуатации)1008070
3. Инжектор IG06 в сборе (см. соответствующее Руководство по эксплуатации)
3. Инжектор IG06 в сборе (см. соответствующее Руководство по эксплуатации)1007780
4. Пневмосоединение рабочего воздуха в сборе (вкл. поз. 4.1, 4.2 и 4.3)
4. Пневмосоединение рабочего воздуха в сборе (вкл. поз. 4.1, 4.2 и 4.3)99993196
4.1. Быстроразъёмная муфта - условный проход 5, d=8 мм, красная
4.1. Быстроразъёмная муфта - условный проход 5, d=8 мм, красная261645
4.2. Гайка с защитой от изгиба - M12x1 мм, d=8 мм
4.2. Гайка с защитой от изгиба - M12x1 мм, d=8 мм201316
4.3.  Пластмассовая труба - d=8/6 мм, красная*
4.3. Пластмассовая труба - d=8/6 мм, красная*103500
5. Пневмосоединение дополнительного воздуха в сборе (вкл. поз. 5.1, 5.2 и 5.3)
5. Пневмосоединение дополнительного воздуха в сборе (вкл. поз. 5.1, 5.2 и 5.3)99993200
5.1. Быстроразъёмная муфта - условный проход 5, d=8 мм, красная
5.1. Быстроразъёмная муфта - условный проход 5, d=8 мм, красная261637
5.2. Гайка с защитой от изгиба - M12x1 мм, d=8 мм
5.2. Гайка с защитой от изгиба - M12x1 мм, d=8 мм201316
5.3. Пластмассовая труба - d=8/6 мм, чёрная*
5.3. Пластмассовая труба - d=8/6 мм, чёрная*1008038
6. Модуль продувки в сборе (см. Руководство по эксплуатации ручного пистолета   OptiFlex 2 GM03)
6. Модуль продувки в сборе (см. Руководство по эксплуатации ручного пистолета OptiFlex 2 GM03)1009528
7. Пневмосоединение для воздуха PowerClean в сборе (вкл. поз. 7.1 и 7.2)
7. Пневмосоединение для воздуха PowerClean в сборе (вкл. поз. 7.1 и 7.2)99993205
7.1. Быстроразъёмная муфта - условный проход 5, d=8 мм
7.1. Быстроразъёмная муфта - условный проход 5, d=8 мм1008027
7.2. Пластмассовая труба - d=8/6 мм, чёрная*
7.2. Пластмассовая труба - d=8/6 мм, чёрная*103756
8. Ёмкость с порошком в сборе (без поз. 3 и 6)
8. Ёмкость с порошком в сборе (без поз. 3 и 6)379441
9. Пневмосоединение воздуха для флюидизации в сборе (вкл. поз. 9.1, 9.2 и 9.3)
9. Пневмосоединение воздуха для флюидизации в сборе (вкл. поз. 9.1, 9.2 и 9.3)99993209
9.1. Быстроразъёмная муфта - условный проход 5, d=8 мм
9.1. Быстроразъёмная муфта - условный проход 5, d=8 мм203181
9.2. Гайка с защитой от изгиба - M12x1 мм, d=8 мм
9.2. Гайка с защитой от изгиба - M12x1 мм, d=8 мм201316
9.3. Пластмассовая труба - d=8/6 мм, чёрная*
9.3. Пластмассовая труба - d=8/6 мм, чёрная*103756
10. Группа пневматики в сборе (см. соответствующий Список запасных частей)
10. Группа пневматики в сборе (см. соответствующий Список запасных частей)99993213
11. Быстроразъёмная муфта - условный проход 7, 8 - d=13 мм
11. Быстроразъёмная муфта - условный проход 7, 8 - d=13 мм243647
12. Шланг для отвода воздуха - d=16/11 мм, 3 м*#
12. Шланг для отвода воздуха - d=16/11 мм, 3 м*#105139
14.  Шланг для порошка - Ш 15/10 мм, 6 м*#
14. Шланг для порошка - Ш 15/10 мм, 6 м*#1001673
15. Краткая инструкция
15. Краткая инструкция1007143
13. Кабель для заземления в сборе
13. Кабель для заземления в сборе301140
16. Руководство по эксплуатации
16. Руководство по эксплуатации1008219
